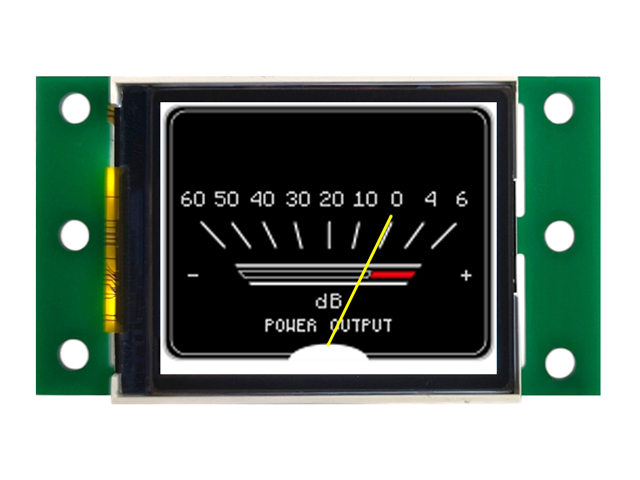

Модуль М368 — это многофункциональное устройство, оснащённое графическим дисплеем
размером 1,8 дюйма. Встроенное программное обеспечение позволяет имитировать работу
аналогового стрелочного индикатора, что делает его универсальным инструментом для
разнообразных применений. Например: вольтметр в блоке питания будет отслеживать изменения
выходного напряжения визуально по показаниям стрелки и цифровой индикации на дисплее;
VU-метр подключённый к линейному выходу звуковой аппаратуры отобразит на экране движение
стрелки в такт музыке, а при максимальной амплитуде сигнала засветится индикатор перегрузки
— PEAK. S-метр в технике радиосвязи - это измеритель уровня принимаемого радиосигнала в
условных баллах шкалы S. Компактные размеры модуля обеспечивают удобство установки и
использования. На плате слева и справа от дисплея предусмотрены отверстия для крепления
модуля в корпус. На задней стороне платы расположены две кнопки, которые позволяют
перелистывать и выбирать один из запрограммированных пресетов (режимов).
● Key1: смена пресетов - вперёд
● Key2: смена пресетов — назад
Вольтметр (3 пресета):
● Измерение постоянного напряжения;
● Три диапазона: 0–12В; 0–36В; 0–100В.;
● При переключении между диапазонами требуется подстройка уровня входного сигнала
подстроечным резистором RV1 на плате;
● АЦП: разрядность - 10bit, разрешающая способность — 3,2мВ.
S-метр(2пресета):
● в технике радиосвязи измеритель силы принимаемого радиосигнала в условных баллах
шкалы S;
● На одном из двух пресетов внизу отображается цифровое значение баллов шкалы S, а
также уровень сигнала в +dB;
● минимальное входное напряжение 0,2В.
VU-метр(16пресетов):
● измерительный прибор, применяемый в звуковой технике для определения уровня
звукового сигнала;
● 16 различных вариантов на выбор;
● минимальное входное напряжение 0,2В;
● Номинальное входное напряжение 1В.
Напряжение питания модуля +5...+12В (контакт +V на плате)
Ток потребления 60мА
Измерительный сигнал подаётся на вход INP и общий контакт с питанием GND. На
плате предусмотрен подстроечный резистор RV1, предназначенный для подстройки уровня
входного сигнала. Этот модуль идеально подойдёт радиолюбителям которые желают дополнить
свои конструкции индикатором уровня сигнала. Набор пресетов VU-метра позволяет выбрать
оформление дисплея как графическое так и цветовое по своему предпочтению.
Внимание! В случае применения данного модуля для каких-либо измерительных
целей необходимо использование соответствующих внешних формирующих и(или)
измерительных цепей.
