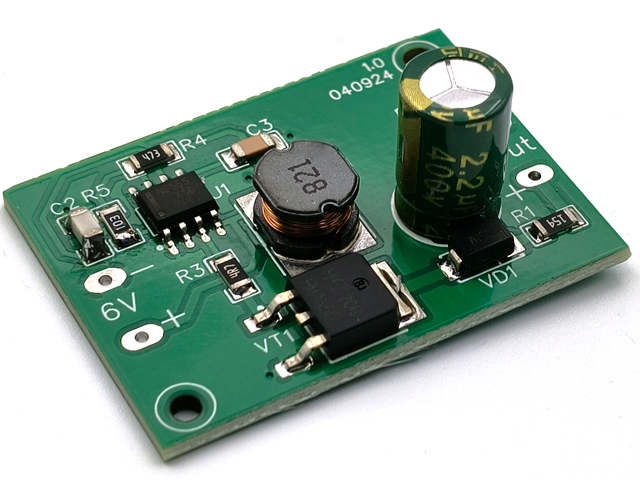

Модуль М370 – тестер для проверки светодиодов
Модуль М370 позволяет собрать портативное устройство, полезное радиолюбителям и мастерам по ремонту для обнаружения неисправных светодиодов на платах LED-подсветки мониторов, телевизоров, светильников, лент и линеек.
Устройство работает с любым количеством последовательно соединённых светодиодов. Благодаря высокому выходному напряжению — около 320 В модуль способен зажечь цепочку из более чем 100 светодиодов, при этом ток 5 мА безопасен как для человека, так и для светодиодов.
Питание
Рекомендуемое питание — 6 В (AA × 4 шт). При использовании 9 В (Крона) или 12 В следует добавить понижающий преобразователь или стабилизатор LM317 / 7806.
Монтаж
Плату можно установить в подходящий корпус — на плате предусмотрены монтажные отверстия. К выходным контактам рекомендуется припаять изолированные щупы.
Компактные размеры делают устройство удобным для использования «в полевых условиях», особенно при проверке светодиодных лент в труднодоступных местах.
Технические характеристики
- Напряжение питания: +6 В (5,5–6,5 В)
- Выходное напряжение: 320 В
- Выходной ток: 5 мА
- Потребляемый ток: 80 мА
- Размер модуля: 38 × 27 × 14 мм
Внимание!
На выходных контактах присутствует напряжение 320 В. Несмотря на ограничение тока до 5 мА, не рекомендуется касаться щупов голыми руками при работе устройства.
